南京某鑄造廠在生產過程中需要對工件表面進行噴漆作業，按照國家有關法律法規和相關部門要求，對在噴漆作業過程中產生的有機廢氣（包括：甲苯、二甲苯、非甲烷總烴及漆霧顆粒）進行有效處理。因此，貴公司決定對噴涂過程中產生的有機廢氣進行治理，確保達標排放，以達到國家有關標準，實現綠色環保。根據實際情況可知需要如下環保設備：移動伸縮噴漆房+干式噴漆臺+二級活性炭吸箱

    一、設備概況：

    1、伸縮房伸展尺寸：L12.6×W7.95×H2.5（米）（可用尺寸）；

    2、干式噴漆柜尺寸：L5000*W1000*H2500（mm）(1臺)

    3、二級活性炭吸箱：L2500*W1100*H1300（mm）（2臺）

鑄造廠移動伸縮噴漆房安裝完成

    二、移動伸縮噴漆房

    2.1、伸縮式噴漆室主要由軌道、移動框架室體、房體密封布、電控箱組成.各部分結構功能如下：

    2.2、軌道：需方已經鋪好軌道，頂平5.0cm

    2.3、移動框架室體：由移動龍門架裝置、移動房體支架、伸縮控制連桿室體密封布等組成。

    2.4、移動龍門架裝置是移動伸縮房的伸縮牽引支架，它包括了龍門架、伸縮移動動力裝置和限位器、伸縮警示燈。移動動力裝置即驅動電機、減速箱、動力分配軸、傳動鏈輪、傳動鏈條、主動輪及其傳動軸。

    2.5、移動房體支架：包括垂直框架、房頂框架、密封布壓板、內部斜撐、從動輪，是移動房體的主要鋼結構支架系統。用于房體長度方向伸縮受力和PVC布的固定。***后一套支架為固定支架，固定在墻壁或地面。其余支架的垂直支架底座為被動滾輪，用于支撐支架和減少移動阻力。

    2.6、伸縮控制：每側一套，每套分別有1.5KW電機減速機組成，通過電控箱同步行駛從而達到垂直平移的效果。

    2.7、采用每平方重約450G三防布作為房體密封布。

    2.8、電控系統：用于伸縮房室體的伸縮控制。

移動式噴漆房廠家

三、移動伸縮房材料選用

移動式噴漆房試機

  四、干式噴漆柜工作原理

    4.1、噴漆時所產生的漆霧顆粒，在風機的吸力下，漆霧顆粒首先通過一級過濾（漆霧過濾棉、V型過濾紙、迷宮紙盒），大部分漆霧顆粒被截留在吸附介質上面，剩下部分細小顆粒經過纖維過濾棉進行二次過濾，經過二級過濾后，漆霧凈化效果達90%以上，處理后的廢氣通過廢氣處理設備（活性炭吸附箱、光氧催化設備、光氧活性炭一體機、催化燃燒裝置）凈化后達到高空排放標準。

    4.2、5米長干式噴漆柜配置：

    規格：L5000*W1000*H2500（mm）

    過濾：長5米，寬1米，高2.5米，迎風面迷宮紙箱，抽屜層活性炭棉過濾。使用1.5厚鍍鋅板制作，外觀

噴塑。

5米長干式噴漆柜

五、二級活性炭吸附箱

   5.1.、二級活性炭吸附箱工作原理

    當廢氣由風機提供動力，負壓進入環保箱后進入活性炭吸附層，由于活性炭吸附劑表面上存在著未平衡和未飽和的分子引力或化學鍵力，因此當活性炭吸附劑的表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在活性炭表面，此現象稱為吸附。利用活性炭吸附劑表面的吸附能力，使廢氣與大表面的多孔性活性炭吸附劑相接觸，廢氣中的污染物被吸附在活性炭表面上，使其與氣體混合物分離，凈化后的氣體高空排放。活性炭環保箱是一種干式廢氣處理設備，由箱體和填裝在箱體內的吸附單元組成。

    5.2、活性炭環保吸附箱設備構成：

    尺寸：L2500*W1100*H1300(M)，（1臺）。墻板非標1.2mm鍍鋅板噴塑，活性炭做成抽屜式，方便更換。6個抽屜，每個抽屜放40塊10*10*10活性炭磚。進風口漆霧過濾棉，出風口活性炭棉。

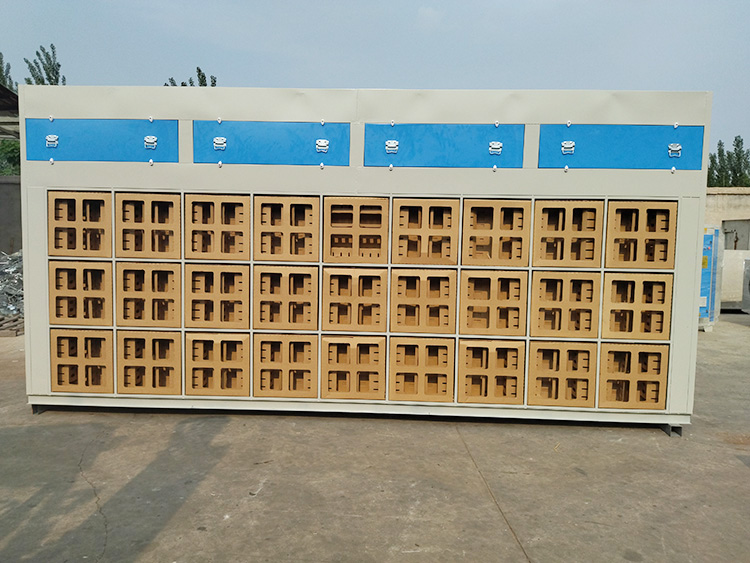

二級活性炭吸附箱圖片
