一、旋流脫硫塔工作時含塵廢氣由風管引入旋流塔內，經過旋轉洗滌桶風帶加快，帶動填料球飛帶運轉，在洗滌桶里，含塵廢氣與水霧充分混合洗滌、中和反應（水里面補充有酸堿時），廢氣經過凈化后，再經除霧層脫水除霧后由風機排入大氣或再進入其他凈化設備（光氧催化設備、活性炭吸附箱、催化燃燒裝置等），吸收液在塔底經水泵增壓后在箱頂噴淋霧化而下，回流至箱底循環使用。

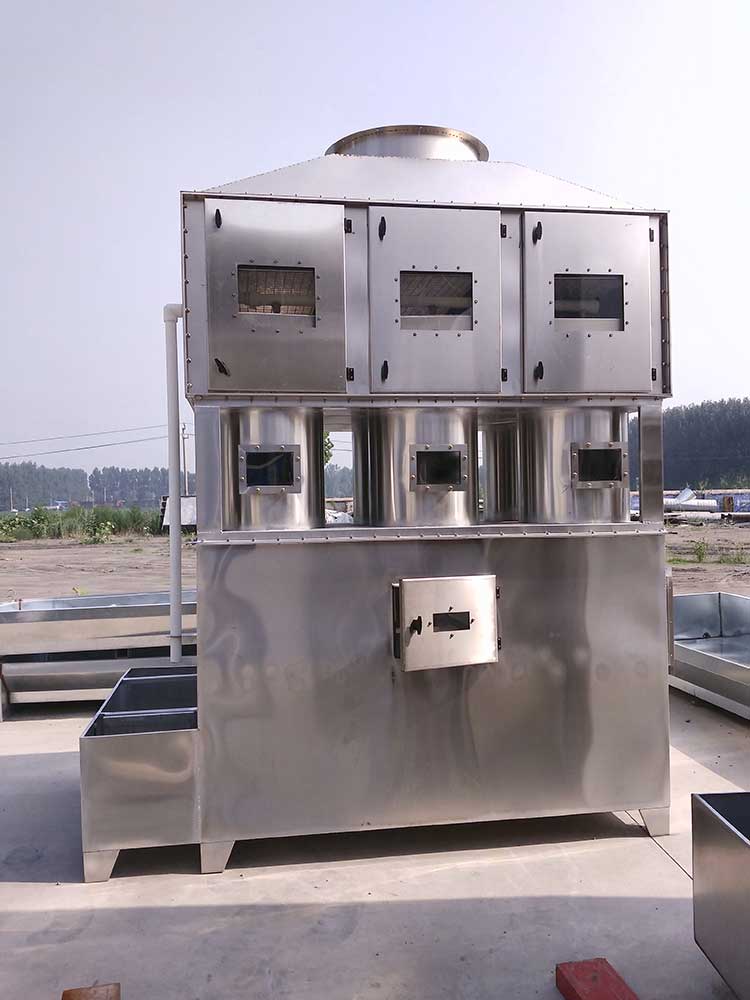

旋流脫硫塔
二、旋流板脫硫塔由于開孔率較大，允許高速氣流通過，因此負荷較高，處理能力較大，壓降較低，操作彈性較大。其氣液接觸時間較短，適合于氣相擴散控制的過程，如氣液直接接觸傳熱、快速反應吸收等。因此脫硫過程中所用的脫硫劑應該是快速反應吸收型的，不適合用碳酸鈣等反應速度較慢的脫硫劑。在煙道入口處設計初級噴淋裝置，當煙氣經進口煙道，與布置在進口煙道段的噴淋形成的水霧進行傳質換熱，得到初步降溫和去除部分二氧化硫，切向進入吸收塔。煙氣在吸收塔內通過旋流氣動裝置的加速和旋流，煙塵與經過霧化的吸收液發生碰撞、附著、凝聚、離心分離等綜合性的作用，被甩到塔壁，隨塔壁水膜流向塔底。旋流板噴淋塔除塵效率可以達到98.5%以上。通過旋流氣動裝置的設置，使煙氣在同樣高度的筒體內旋轉次數增加、通過的路徑增長，氣相紊動劇烈，煙氣與吸收液在時間和空間上得到充分的碰撞、接觸、溶解、吸收。
三、旋流塔塔內設計多套旋流裝置，經過初級凈化的煙氣旋轉上升，由于旋流裝置設計合理，旋流氣動裝置具有導向和接力作用，利用煙氣自身的動能產生氣動旋流，氣液兩相充分接觸，進行傳質反應，煙氣在塔內經過多級旋流裝置的脫硫，可確保脫硫效率達到技術要求。佑泰公司旋流板的設計、安裝經驗豐富，擁有大量的工程經驗。針對不同煙氣工況的具體條件進行個性化設計，保證了對旋流板葉片尺寸、旋轉角度、仰角、脫硫效率、以及阻力均有嚴格的控制。

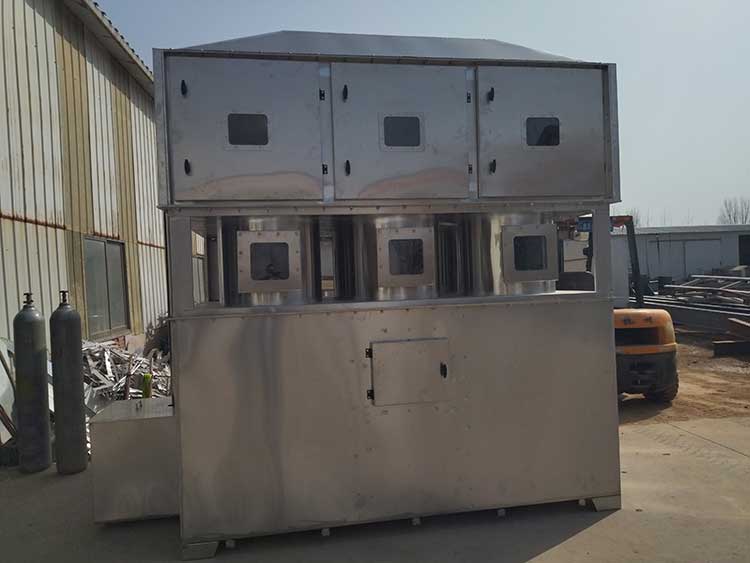

方型旋流塔
四、旋流塔的阻力設計很關鍵，里面有很多設計經驗。之前的平面旋流板無論是效率和防堵以及阻力上都快被淘汰了。帶有安裝角度的旋流板阻力小得多，由于葉片有兩個空間角度，在設計中要求較高。在用于脫硫時，葉片上的漿液能從圓心向塔壁流動，增加了葉片上的持液時間，所以效率高。用于除塵的時候為了防止堵塞必須保證葉片間距控制在150MM以上。從俯視圖上來看葉片閉合沒有空隙。
