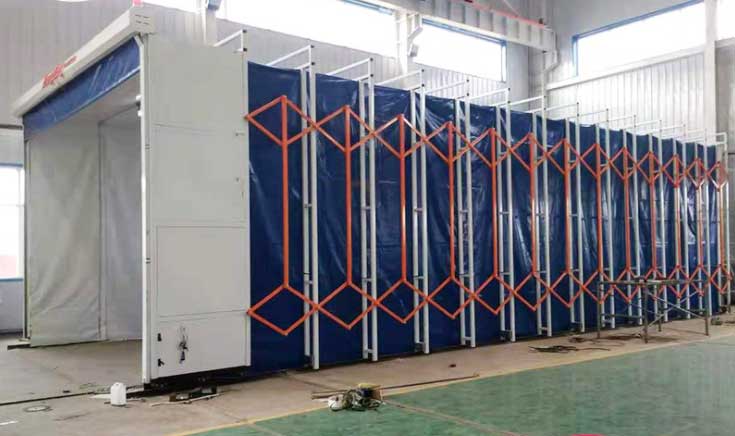

浙江一重工企業為了生產的需要,要新建一個移動伸縮噴漆房與相關配套的廢氣處理設備。我們通過與客戶的溝通之后,做出以下方案:
一、移動伸縮噴漆房規格:
1、 伸縮房伸展尺寸:L12000×W6000×H4000。電動門進口。漆霧處理設備為干式噴漆臺。廢氣處理設備使用活性炭吸附箱。
2、 用途:用于工件加工噴漆。
3、使用環境要求:車間內使用。阻燃型布料。
二、設備結構
1、伸縮式除塵室主要由軌道、移動框架室體、房體密封布、電控箱組成、引風系統、 噴臺、環保箱組成。
各部分結構功能如下:
2.1、軌道:采用方管和鋼板焊接制造地軌作為伸縮移動軌道。
2.2、移動框架室體:由移動龍門架裝置、移動房體支架、伸縮控制連桿室體密封布等組成。
2.3、移動龍門架裝置是移動伸縮房的伸縮牽引支架,它包括了龍門架、伸縮移動動力裝置和限位器、伸縮警示燈。移動動力裝置即驅動電機、減速箱、動力分配軸、傳動鏈輪、傳動鏈條、主動輪及其傳動軸。傳動圖如下頁圖。
2.4、移動房體支架:包括垂直框架、房頂框架、密封布?jí)喊?、?nèi)部斜撐、從動輪,是移動房體的主要鋼結構支架系統。用于房體長度方向伸縮受力和透明PVC布的固定。***后一套支架為固定支架,固定在墻壁或地面。其余支架的垂直支架底座為被動滾輪,用于支撐支架和減少移動阻力。
2.5、伸縮控制:每側一套,每套分別有1.5KW電機減速機組成,通過電控箱同步行駛從而達到垂直平移的效果。
2.6、采用厚度0.5mm透明PVC布或帆布作為房體密封布。
2.7、電控系統:用于伸縮房室體的伸縮控制。
2.8、干式噴漆臺漆霧處理。
三、材料選用及制造工藝方案
1、地面軌道 :軌道鋼
2、移動框架室體,鍍鋅方管制作。
3、移動龍門架,
4、移動龍門立柱及橫梁骨架采用40×60×2鍍鋅方管焊接柱式龍門結構。龍門架外形尺寸為W6500×H4400,內部?jī)舫叽鐬閃4000×H3000。柱式結構的截面尺寸為L(zhǎng)300×W250。
5、龍門立柱橫梁采用厚度1mm鍍鋅板噴塑
6、移動龍門底部?jī)蓚?cè)安裝1.5KW驅動電動機、減速器和動力分配軸。動力分配兩端安裝傳動鏈輪,通過鏈條將動力傳送給龍門架底部的主動移動輪。主動輪左右各1組,每組2個主動輪。伸縮線速度0-20m/min。驅動電機采用380V/50H,0-960r/min變頻可調。變速比1:40。
7、移動房體伸縮支架:由移動垂直支架、橫梁、移動滑輪組成。
8、垂直支架 采用40×20×2矩形管焊接成尺寸為L(zhǎng)4600×W250的矩形框架結構,每隔1000mm拉橫撐。橫梁制造成L6500×W250矩形框架結構,每隔1000mm拉橫撐,橫撐之間采用40×20×2矩形管拉斜撐。垂直支架和橫梁結構13套。尾部一套為固定式支架,其他為移動式支架。
9、 PVC布阻燃板型 、 粘附于垂直支架內壁和橫梁上面。垂直支架和橫梁內壁粘附透明PVC布后采用厚度1mm鍍鋅板作為壓板,支架內筋與橫梁內筋用斜撐連接,消除移動架橫向偏斜變形。
10、電控系統
智能電控柜1套,德力西電器,變頻器配置用于驅動電機轉速調節。功能有伸縮開關、前后行程限位。
11、干式噴漆臺長5.5米寬1.2米高4米
骨架50x100x2槽鋼、室體鐵板1.5mm鍍鋅板、V型過濾紙、活性炭、30千瓦4-72-10C離心風機、電控箱。
