一、作為移動式伸縮噴漆房廠家,今天佑泰環保小編通過案例為您介紹移動噴漆房廢氣處理設備相關知識，移動伸縮房工作時，當待噴涂的工件擺放好后，伸縮移動式的前室沿導軌運行，覆蓋住工件后，即可控制停止前室的前進。工件進入到噴漆房?jī)?nèi)的工作區域，當噴漆工作開始后，噴漆房廢氣在風機的吸力下，通過工件周圍形成風幕，而隨氣流迅速向著后側的主機部分流動，在排風機的作用下，氣流通過干式噴漆柜或者水式漆霧處理設備，噴漆產生的漆霧絕大部分被廢氣凈化裝置所過濾，少量剩余漆霧被漆霧過濾棉過濾掉，然后幾乎不含漆霧的空氣通過管道排出，再經過后繼有機廢氣凈化裝置（光氧活性炭一體、活性炭吸附箱、催化燃燒一體機等設備）凈化后排放到高空。

 露天移動伸縮噴漆房

    移動伸縮房由前室體部分，主機室體部分、漆霧過濾系統、照明系統，排風系統、廢氣處理系統、控制系統等組成。移動伸縮房為定制產品，不同規格尺寸，配置不盡相同，下面以10米長，6米寬，3米高伸縮房為例子介紹相關配置。

    2.1、前室體系統：

    該部分采用PVC軟簾布制作封閉棚，60×40鋼管制作的鋼結構框架，鉸鏈?zhǔn)竭B接，可縱向自由伸縮移動，每1米設計1組伸縮架;地面兩側安裝專用導軌供伸縮式鋼結構前室前后移動，一般采用11#軌道鋼和其它結構件制作;該結構的特點是非常適用天車吊運較大或較重的工件進入前室進行噴漆作業，此外在不噴漆的工作時間內，伸縮移動前室可收縮到干式噴漆室主機的一側，騰出場地空間為準備、修補、裝配以及其它可與噴漆交叉作業的工序使用，故具有使用方便、靈活的特點。

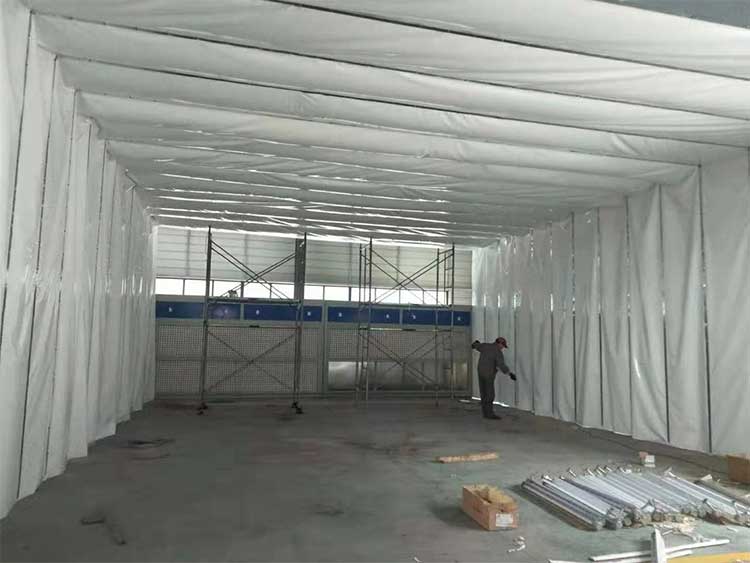

 伸縮移動式噴漆房

    外側的棚布采用PVC燈箱軟簾布制作，其使用PVC纖維，經特殊工藝加工處理后精制而成，具有不易破裂、色彩鮮艷、重量輕、密封、無刺激、防腐蝕、質地柔軟有韌性等特點。

    伸縮移動式前室設有行走龍門架，行走機構采用電機+鋁合金外殼的蝸輪減速機驅動的方式，驅動電機的功率1.1KW/臺，左右各1臺，計2臺;由鋁合金壓鑄箱體的蝸輪減速機與鋁合金壓鑄外殼的微型減速機組合而成的減速機，其特點為減速比大，組合靈活，可滿足用戶低轉速的要求。因減速機外箱均為鋁合金壓鑄，外表美觀大方，散熱性能良好，承載能力大，機型小巧，結構緊湊，重量輕，節省安裝空間，在軌道的兩端設有行程開關，當行走機構運行到兩端極限位置時自動停止運行，龍門機構的運行速度約為6米/分鐘，兩邊分別驅動，相互連鎖控制。

    2.2、排風系統：

    該噴漆室配置1套排風系統，排風系統配置一臺4-72型排風機，該機具有效率高、風量大、運轉平穩、安裝維修方便等特點，選用風機參數如下所示：

    風機型號4-72-6c

    轉速2240r/min

    流量18000m3/h

    全壓2200Pa

    功率15kw

    使用鍍鋅管道將經過漆霧過濾后的空氣排到車間外，排風機和排風管道之間采用軟接口相連接，以減少風機運行時的震動，排風管道采用1.2mm厚鍍鋅板制作，排風管道離地高度為15米，管道配有支撐結構.在排風風道上設有調節風閥，當室內發生火災或特殊狀況時，以便迅速關閉排風通道，防止由于自然氣流吸引而擴大事故范圍。

移動伸縮房

    2.3、照明系統：

    在設備的伸縮移動式前室配設有頂部照明和腰燈照明，照明采用led防爆燈，燈罩采用PC材料，底板采用PC或ABS材料，透光性好，耐老化，堅固耐用，容易清潔，***適合用于多塵、潮濕的使用環境，防塵、防潮性能特佳，防護等級達到IP65。本設備配有1組照明燈組，每組含有2支18WLED照明燈管，布置方式為：每2米的位置伸縮架上頂部布置1組照明燈組。

    2.4、廢氣處理系統

    移動伸縮噴漆房可配備多種廢氣處理系統，本案例中采用干式噴漆柜處理噴漆漆霧顆粒，光氧活性炭一體機處理廢氣中的有機氣體。
